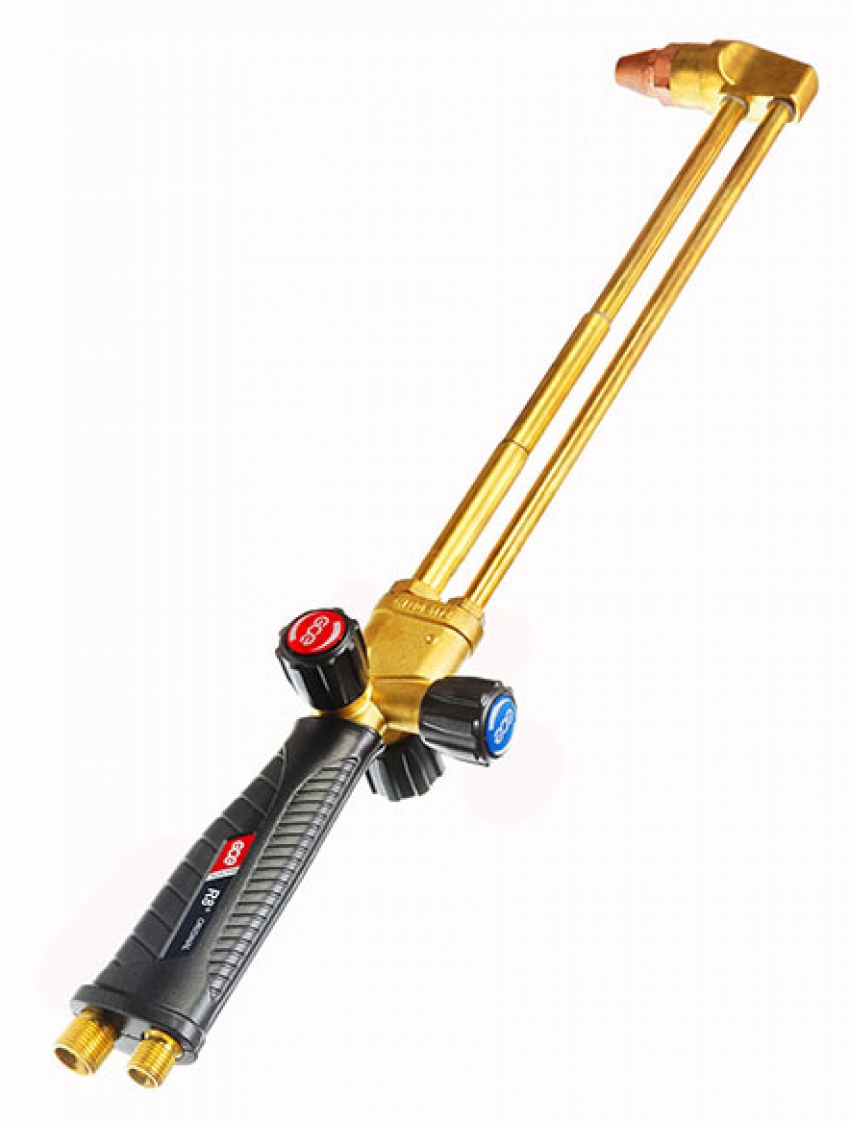

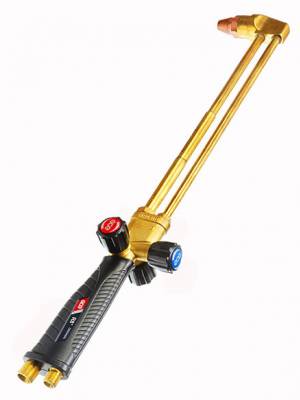

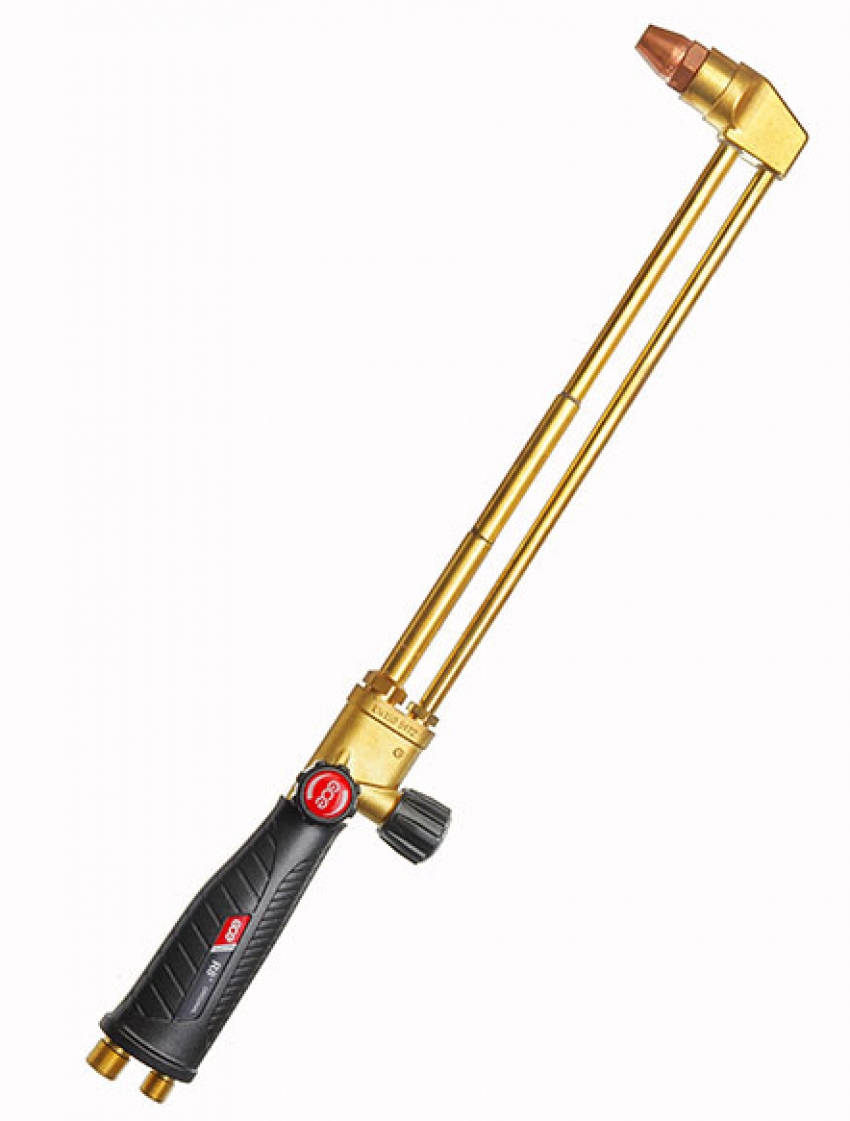

Trusa pentru taiere GCE R8-TOLDI 470mm

Arzator taiere TOLDI 2000

Conceptie, executie si calitate garantata de firma  GCE Suedia, certificata ISO 9001.
Construit in conformitate cu  EN ISO 5172.
Arzatoarele de taiere TOLDI 2000 se folosesc la taierea manuala a otelurilor cu maxim 0,30 % carbon, prin utilizarea flacarii oxi-gaz.
Pentru functionare, acestea vor fi alimentate de la butelii sau retea de distributie cu gazele necesare obtinerii unui amestec combustibil gazos.
Amestecul gazos de ardere se compune din oxigen si un gaz combustibil si se va forma in corpul arzatorului, fiind de tipul amestec prin efect de aspiratie (injectie).
Arzatoarele de taiere sunt specific dimensionate in functie de gazul combustibil utilizat: oxigen + propan-butan, respectiv oxigen + acetilena.
Din acest motiv arzatoarele de taiere pe acetilena nu se pot utiliza cu propan-butan si nici invers.
Sunt realizate in constructie monobloc, manerul si arzatorul nefiind demontabile.

Domeniul de utilizare:
•    taierea tablelor - grosimea de taiat este data de marimea duzei de taiere montata pe arzator  (3-300 mm);
•    taierea circulara (carucior + brat compas) cu diametrul de  160-750 mm
•    taierea inclinata;
Durata medie de utilizare: 5 ani
Garantie: 12 luni

COMPONENTA  NECESARA  A  INSTALATIEI:
1.    butelie propan-butan sau butelie acetilena
2.    butelie oxigen
3.    reductor presiune propan-butan sau reductor presiune acetilena
4.    reductor presiune oxigen
5.    opritor flacara acetilena /propan-butan) in varianta pe reductor sau pe maner
6.    opritor flacara oxigen in varianta pe reductor sau pe maner
7.    furtun acetilena /propan-butan) 20 bari DN 8,0 mm
8.    furtun oxigen 20 bari DN 6,3 mm
9.    piulita olandeza 3/8", stut si colier (2 buc) pt. conectarea furtunului de gaz combustibil
10.  piulita olandeza 1/4", stut si colier (2 buc) pt. conectarea furtunului de oxigen
11.  arzator taiere TOLDI cu propan-butan, sau arzator taiere TOLDI cu acetilena.

GAMA  DE  PRODUSE:


STRUCTURA  FUNCTIONALA A ARZATORULUI TOLDI:
1.    arzator de taiere cu propan-butan sau arzator de taiere cu acetilena
2.    duza de taiere - se achizitioneaza separat in functie de gazul combustibil utilizat si de grosimea materialului de taiat.

CONTINUTUL  LIVRARII:
Arzatorul TOLDI se livreaza ambalat in cutie de carton ce contine :

Arzator taiere - Toldi - 470 mm - propan-butan............1 buc

Arzator taiere - Toldi - 913 mm - propan-butan............1 buc

Arzator taiere - Toldi - 470 mm - acetilena....................1 buc

Piulita duza  (montata pe arzator)....................................1 buc

Piulita olandeza 1/4"-oxigen (montata pe maner).........1 buc

Piulita olandeza 3/8" stg-acet. (montata pe maner)..... 1 buc

Stut 1/4"-6,3 mm-oxigen (montat pe maner)..................1 buc

Stut 3/8"-8,0 mm-acetilena (montat pe maner).............1 buc

Cheie fixa...............................................................................1 buc

Cheie multipla......................................................................1 buc

Set garnituri robinet.............................................................1 buc

Carte tehnica........................................................................1 buc

DUZELE  DE  TAIERE:
Duzele de taiere ale arzatoarelor Toldi sunt formate din duza EXTERIOARA si duza INTERIOARA si sunt specific dimensionate in functie de gazul combustibil utilizat.
Duza interioara se alege in functie de grosimea materialului ce urmeaza a fi debitat.

Arzator taiere Toldi cu PROPAN-BUTAN - date tehnice orientative
Duza taiere RK20-ext.- LS 1-4 A /P.B. 3-100 mm
Duza taiere RK20-int.- LH 1 PB......... 3-8 mm
Duza taiere RK20-int.- LH 2 PB......... 8-20 mm
Duza taiere RK20-int.- LH 3 PB. ........20-50 mm
Duza taiere RK20-int.- LH 4 PB. ........50-100 mm
Duza taiere RK20-ext.- LS 5-6 PB. ....100-300 mm
Duza taiere RK20-int.- LH 5 PB. ........100-200 mm
Duza taiere RK20-int.- LH 6 PB. ........200-300 mm

Arzator taiere Toldi cu ACETILENA
Duza taiere RK20-ext.- LS 1-4 A /P.B... 3-100 mm
Duza taiere RK20-int.- LS 1 acet. ........3-8 mm
Duza taiere RK20-int.- LS 2 acet. ........8-20 mm
Duza taiere RK20-int.- LS 3 acet. ........20-50 mm
Duza taiere RK20-int.- LS 4 acet. ........50-100 mm
Duza taiere RK20-ext.- LS 5-6 acet. ....100-300 mm
Duza taiere RK20-int.- LS 5 acet. ........100-200 mm
Duza taiere RK20-int.- LS 6 acet. ........200-300 mm

Datele sunt valabile pentru oteluri avand carbon max = 0,30 % si oxigen cu puritatea minima de 99,5%.

TAIEREA  CIRCULARA
Pentru realizarea de taieturi circulare este necesara atasarea la arzatorul de taiere a caruciorului si a bratului compas cu punctator.
Diametrul de taiere: 160 - 750 mm.

TAIEREA  INCLINATA
Pentru realizarea unor taieturi in unghi (de ex. sanfrenare) este necesara atasarea la arzatorul de taiere a caruciorului de taiere.
